L'usinage de la paumelle femelle :

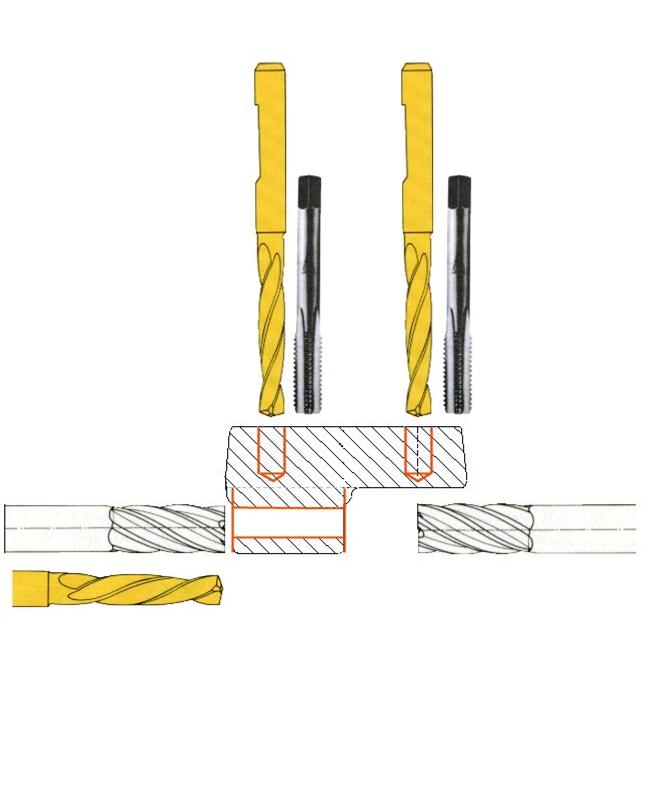

A partir de la paumelle brute grenaillée, on va procéder à l'usinage par enlèvement de matière :

 - lamage des deux extrémités de l'axe de charnière.

 - perçage de la pièce avec un forêt de diamètre 8,2 pour le passage de l'axe de la charnière.

 - perçage de la pièce avec un forêt de diamètre 6,7 pour le taraudage de la charnière (2 trous).

 - taraudage des deux trous avec taraud machine M8.

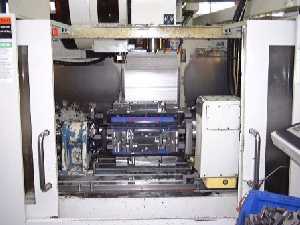

Les machines sont des centres d'usinage (HPM42-1 et HPM42-2) de marque Sharnoa équipé d'un Directeur de Commande Numérique Tigre 7.

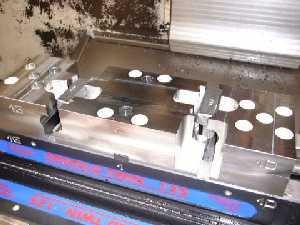

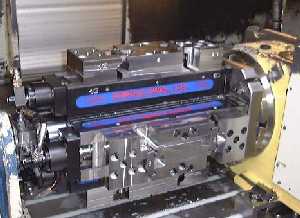

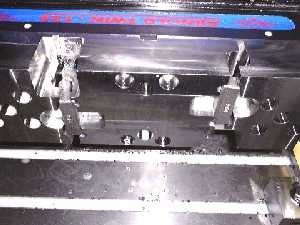

Cette machine à commande numérique est équipée d'un dispositif de montage spécial, qui est constitué de quatre étaux qui peuvent tourner et présenter ainsi toutes les faces d'une même pièce.

     Contrat de phase
